德國erhardt+leimer定位機總述

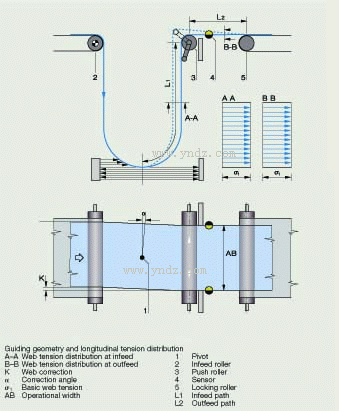

原理：

  側面移位滾輪系統經由一個引導滾輪的軸運動來改變紙張的位置，引導滾輪達到最終位置，紙張被一個設備提升，引導滾輪重新定位，紙張再次下降。因為流程設備都是在一個循環模式下進行操作，提升應該在靜止時進行。

適用范圍：

  適用于輪胎制造業糾偏，因為材料的高彈性，材料經由環狀引導進入接下來的進程。

要求：

  僅用于循環流程。輸入路徑L1應等于幅寬或其一半。輸出路徑L2應盡可能的短。測位儀應安裝于引導滾輪后方盡可能近的地方。由于反應時間短，需要較大的修正動力。

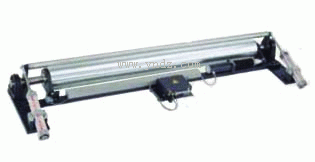

引導機 SVS 11

●用于輪胎制造業的引導滾輪系統

●名義寬度：600mm-1900mm

●位置控制器預裝于基架上，節省了空間

●根據不同材料，可選擇德國erhardt+leimer紅外線傳感器或CCD糾偏攝象機來進行調節

●****可承受500N的裝載壓力
