德國erhardt+leimer位置控制方法

紙張引導首先由紙張工序的不同程度來決定，未加工材料因為沒有任何具有可對比參照的特征，只有通過探邊來對材料進行修正。而加工后材料可提供更多的特征�？梢詫Σ牧系挠∷⒕�、水印、凹痕或除紙邊外的其他具有特征的參照物進行探測修正。

手動測位儀安裝

紙邊探測

探測紙張的左邊或右邊

紙張中心探測

探測假想紙張中心線/機器中心線

紙張對比探測

探測印刷線或?qū)Ρ葏⒄瘴?/font>

馬達驅動測位儀安裝

紙邊探測

探測紙張的左邊或右邊

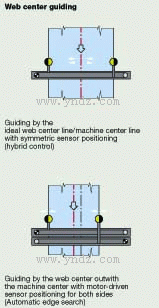

紙張中心探測

對稱測位儀安裝探測假想紙張中心線/機器中心線（混合控制）

對稱馬達驅動測位儀安裝探測假想紙張中心線（自動邊緣搜尋）

紙張對比探測

探測印刷線或?qū)Ρ葏⒄瘴?/font>

層壓法引述

  層壓即由兩種或多種紙張經過處理后成為一種合成材料,所有處理前紙張材料在層壓前須以首尾相接的方式排放紙張相接越吻合，層壓結果就越經濟。這對材料輸入和損耗處理同樣適用。是鋁箔紙,紙張覆膜,復合材料等的生產設備糾偏控制原理。

從紙張邊緣層壓 馬達驅動邊緣傳感器定位和同速聯動	從紙張中心層壓 人工傳感器定位 （CCD照相機）		從紙張中心層壓                馬達驅動傳感器定位 （帶有邊緣傳感器的支撐梁）

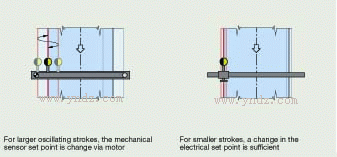

紙張擺動   擺動指在一個特定周期內的可控的紙張位置變動。這里，兩種不同規格 的給定值的差別就顯現出來了。主要的工作區域在導紙機的上方,如果 有大的擺動出現，機械傳感器的定點會通過馬達來改動位置如果是小 的擺動，電子定點的變動就足夠了			紙張寬度的測量 即使紙張的兩個邊緣都由一個傳感器掃描，紙張的實際寬度仍會被準確計算并顯示出來。
