德國erhardt+leimer超聲波邊緣傳感器

超聲波邊緣傳感器 FX 45 , FX 4, FX 5

  這些糾偏傳感器以無需觸摸的超聲波的方式來探察卷紙邊緣。就像他們完美的適合對透明薄膜和照相部分的操作一樣，由于他們的灰塵抵抗能力，對紙張也同樣適用。發射機震動產生出一幅輸出脈沖微1kHZ的頻率為200kHZ的超聲波。依靠叉形溝的設計，接收器測量沒有被卷紙邊緣覆蓋的超聲波密度。精確到0.1毫米的紙張邊緣記錄彌補了氣流和溫差導致的干擾。那些相似的超聲波傳感器信號在A/D轉換器中數字化后被傳送到CAN總線。所有標度和估價值得處理都是在同樣的數字部件中進行的。

除了針對+/-3毫米和+/-10毫米兩種測量范圍設計的傳感器外，還有專為結構緊湊的EL引導機DRS12和DRS22設計的袖珍型傳感器。

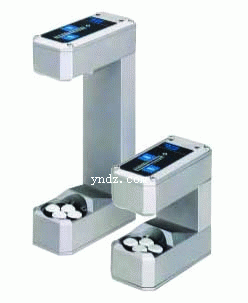

erhardt+leimer超聲波傳感器FX45系列,FX4531...(左下圖)

erhardt+leimer超聲波傳感器FX4系列,FX4030,FX4060,FX4100...(右下圖)

erhardt+leimer超聲波傳感器FX5系列,FX5030,FX5060,FX5100...(中下圖)
